1. Trang thiết bị bao gồm:
• Bơm nước và phụ kiện lắp đặt bơm.
• Tủ điện điều khiển bơm.
• Ống dẫn nước chính được chọn là loại ống nhựa HDPE cho tuyến ống chính và PVC ra đầu phun chịu được áp lực 6 đến 16 bar và phụ kiện đấu nối chuyên dụng.
• Van điện từ điều khiển theo tuyến (khu vực tưới).
• Thiết bị phun nước và các vòi phun.

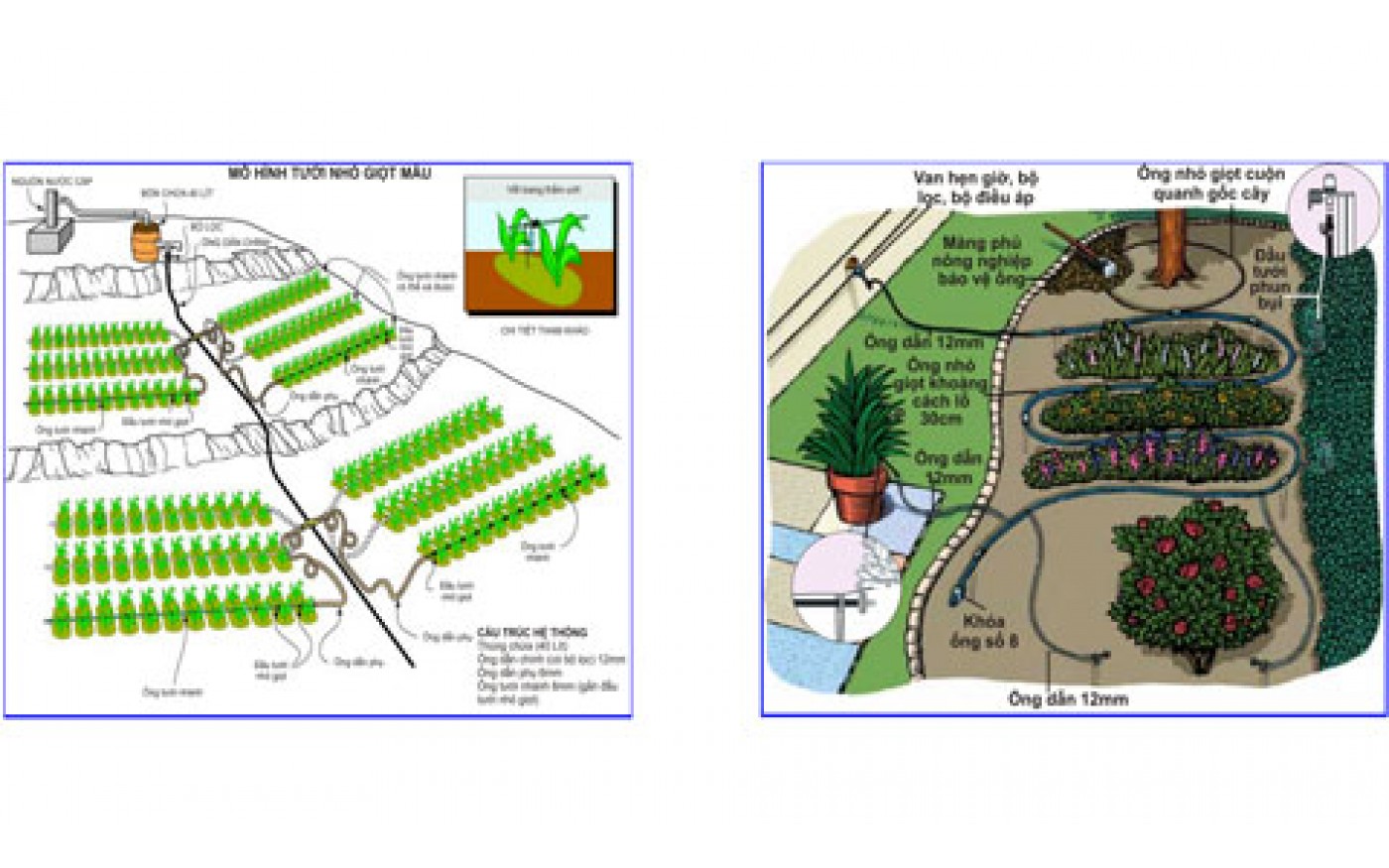

Mô hình hệ thống tưới tự động
Thuyết minh hệ thống
1. Trang thiết bị bao gồm:
• Bơm nước và phụ kiện lắp đặt bơm.
• Tủ điện điều khiển bơm.
• Ống dẫn nước chính được chọn là loại ống nhựa HDPE cho tuyến ống chính và PVC ra đầu phun chịu được áp lực 6 đến 16 bar và phụ kiện đấu nối chuyên dụng.
• Van điện từ điều khiển theo tuyến (khu vực tưới).
• Thiết bị phun nước và các vòi phun.
2. Nguyên lý hoạt động:
- Hệ thống hoạt động hay ngừng dựa vào cảm biến mưa, kết nối với hộp điều khiển được lập trình theo yêu cầu sử dụng (hoặc bằng tay).
- Hộp điều khiển được cài đặt theo các chương trình sau:
• Tưới theo ngày chẵn, ngày lẻ hoặc suốt tuần.
• Mỗi ngày tưới tối đa là 4 lần, thời gian tưới tùy yêu cầu sử dụng.
• Kết nối được với hệ thống chiếu sáng sân vườn tắt - mở theo yêu cầu sử dụng.
- Van điện từ đóng hay mở do hộp điều khiển và cho phép tưới ở các khu vực khác nhau và chế độ làm việc khác nhau.
- Hệ thống ống dẫn nước và các loại đầu phun đều nằm chìm dưới đất ở độ sâu 20 cm. Khi tưới, các đầu phun tự đẩy lên khỏi mặt đất khoảng 10 cm do áp lực nước. Các đầu phun điều chỉnh được góc quay từ 0 đến 360°
3. Thông số kỹ thuật: (căn cứ theo tài liệu của nhà sản xuất)
Thiết bị phun nước nhập từ USA và chịu được nhiệt độ môi trường, đầu phun dạng xòe hoặc rotor và điều chỉnh được góc tưới.
- Vòi phun từ 0,75 mm đến 30 mm.
- Bán kính phun từ 2,5 mét đến 24 mét.
- Áp lực nước từ 2 bar đến 6 bar.
- Lượng nước tưới 1 đầu phun từ 0,17 m3/giờ đến 1,4 m3/giờ.
Van điện từ có lưu lượng từ 4 đến 36 m3/giờ ở áp suất từ 3 đến 8 bar.
Bơm nước có lưu lượng từ 8 đến 40 m3/giờ ở áp suất làm việc từ 2 đến 6 bar.
Sơ lược sản phẩm tưới tự động
Weathermatic + Salco + Ecologic = Hệ Thống Tưới Thông Minh Tồn Tại Hơn 100 năm Những phát minh mới của Weathermatic trong lĩnh vực công nghệ điều khiển đang ngày càng mở rộng, với những sản phẩm mới có tính năng tiết kiệm nước đã có mặt trong mọi loại sản phẩm của hệ thống Smartline.
Những sản phẩm hàng đầu trong hệ thống Smartline, đó là bộ điều khiển Smartline và trạm khí tượng (Weather Station), đây là những sản phẩm điển hình cho bước nhảy vượt bậc trong công nghệ tưới tiêu - Điều độc đáo của hệ thống này là so với những hê thống phun tưới khác, việc tự động điều chỉnh chỉ cho phép tự điều chỉnh 4 lần trong 1 năm, và nếu có sự thay đổi bất thường về thời tiết thì người ta phải tự điều chỉnh bằng tay.
Nhưng với hệ thống Smartline của Weathermatic thì việc tự điều chỉnh của nó lên đến 365 lần 1 năm. Hay cứ 8 giây 1 lần, hệ thống weathermatic sẽ kiểm tra điều kiện thời tiết rồi điều chỉnh việc phun tưới căn cứ vào tình trạng đất, loại cây trồng và điều kiện khí hậu. Không có hệ thống nào có cách xử lý dữ liệu giống như của Weathermatic
